Grillodur® speciale constructies

Grillodur® speciale constructies zijn ideaal voor gebouwen met platte daken en zijn uitermate geschikt voor renovatieprojecten

Geschikt voor:

  • Dakconstructies die vragen om een op maat gemaakte oplossing

Belangrijkste voordelen:

  • Unieke glasvezel constructie met uitmuntende thermische prestaties
  • Zorgt voor homogeen daglicht zonder schittering of slagschaduw
  • Veelzijdige ontwerpmogelijkheden
  • Lichtgewicht structuur is een voordelig alternatief voor glasdakconstructies en is ideaal voor renovatieprojecten
Grillodur® daglichtoplossing – Sportcentrum Bertrange, Luxemburg
Galerij bekijken

Vergelijkbare documenten en links

Eigenschappen

  • In het kort
    Grillodur® wordt gekenmerkt door de lichtgewicht constructie, uitmuntende thermische prestaties en mechanische sterkte. Het systeem biedt lichtinval zonder schittering of slagschaduw, waardoor er op elk moment sprake is van optimale verlichting.
    • Veelzijdige ontwerpmogelijkheden waarmee verschillende vormen kunnen worden gecreëerd
    • Lichtgewicht constructie is een voordelig alternatief voor glasdakconstructies en is daarom bijzonder geschikt voor renovatieprojecten
    • Bijpassende klepsystemen en openingsmechanismen kunnen worden gebruikt voor dagelijkse comfortventilatie en effectieve rook- en warmteafvoer
    • Het goedgekeurde doorvalveilige materiaal in combinatie met het aanvullende doorvalveiligheidssysteem garandeert veiligheid tijdens de montage of tijdens onderhoudswerkzaamheden op het dak
    • Met de verschillende extra opties, zoals een verstelbare opstand, aanvullende veiligheidssystemen en intelligente gebouwbeheersystemen, kunt u uw ontwerp volledig afstemmen op de vereisten
    Onze technisch specialisten helpen u met het ontwikkelen van de perfecte Grillodur® lichtstraatoplossing voor uw project.

    Andere Grillodur® systemen

    Grillodur® lichtgevels
    Grillodur® lichtstraten

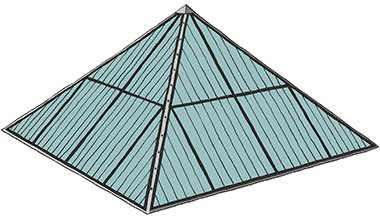

    Weergave van Grillodur® piramide

    Grillodur® 45 graden piramide

  • Eigenschappen
    Grillodur® is een uit meerdere lagen opgebouwd paneel. Het bestaat uit minimaal twee semitransparante vezelglasplaten en een kern van isolerend glasvezel. De vezelglasplaten worden op een zichzelf ondersteunend aluminium profiel op de buiten- en binnenzijde bevestigd.

    U ontwerpt het formaat, de vorm en de hellingsgraad in samenwerking met onze technisch specialisten, zodat de oplossing perfect aansluit op uw projectwensen.

    Afbeelding constructie Grillodur® paneel

    Constructie paneel

    1) Aluminium profiel    2) Vezelglaspaat
    3) Glasvezel isolatie

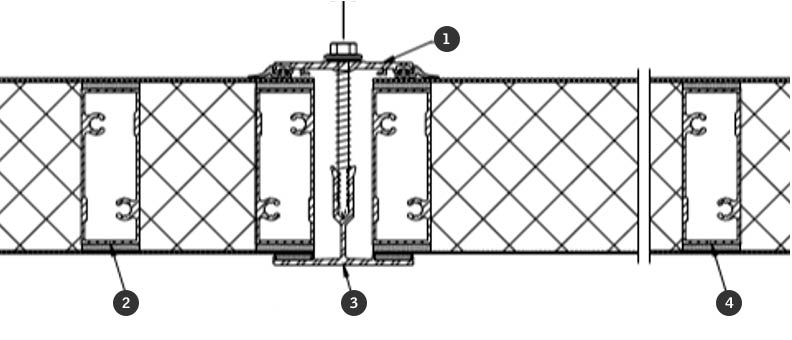

      Detail dwarsdoorsnede Grillodur® meerwandig profiel

    Detail dwarsdoorsnede Grillodur® meerwandig profiel

    1) Aluminium bovenprofiel  2) Ondersteunend profiel “0-tube”  3) Aluminium onderprofiel    4) Ondersteunend profiel “0-tube”

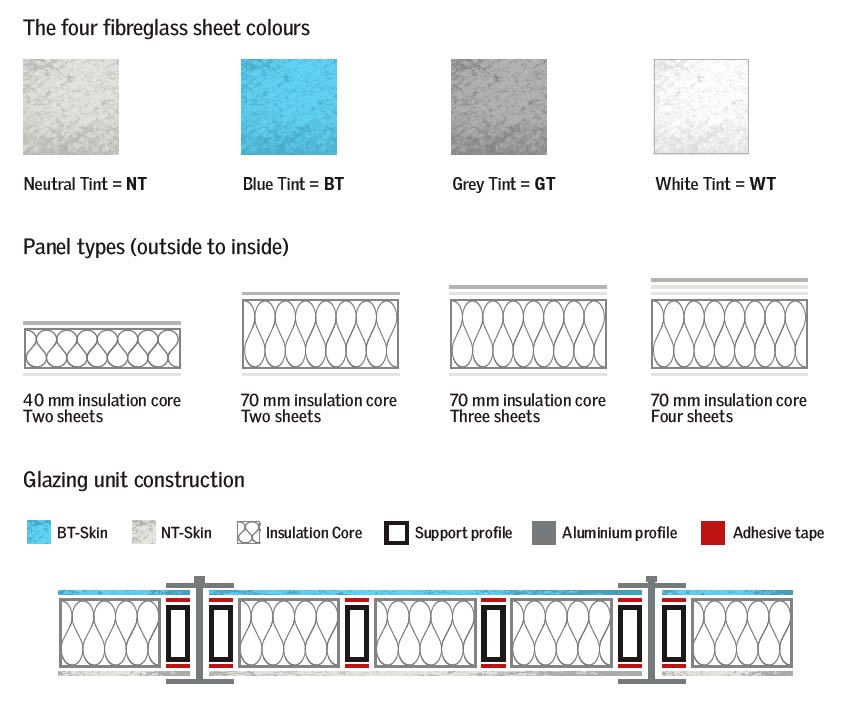

  • Beglazing
    De kleur van het glas, de dikte van de vezelglasplaten en de dichtheid van de isolatie kunnen op verschillende manieren worden gecombineerd. Daardoor ontstaan er verschillende mogelijkheden betreffende daglicht- en thermische prestaties.

    Eigenschappen panelen:

    • Paneeltype: Twee-, drie- of vierwandige structuur
    • Vier standaardkleuren: natuurlijk, blauw, wit en grijs transparant
    • Dikte vezelglasplaat: 1,1 tot 2,0 mm

    Prestaties (afhankelijk van samenstelling paneel):

    • U-waarde van de beglazing: zeer laag, zelfs 0,8 W/m²K
    • Totale energietransmissie: tot 21%
    • Lichttransmissie: 76% t/m 13%
    • Luchtgeluidisolatie: tot 36 dB
  • Prestaties
    • Het lichtgewicht en energie-efficiënte Grillodur® systeem heeft een draagvermogen van 10 kg/m². en is daarmee ideaal voor renovatieprojecten.
    • Dankzij de prefab onderdelen kan de lichtstraat snel en efficiënt worden gemonteerd.
    • Doorvalveiligheid conform GS BAU 18.
    • Sneeuwbelasting: panelen kunnen tot 2,5 KN/m². dragen (afhankelijk van samenstelling panelen).
    • Chemische weerstand: hoge weerstand tegen kerosine, koelmiddelen, vloeistoffen, zuren, alkalische oplossingen, enz.
    • Hoogste klasse voor balvastheid conform DIN 18032-3, ideaal voor sportfaciliteiten.
    • Duitse nationale technische goedkeuring (AbZ Z-10.1-415).
    • Smeltbaar; kan daarom worden berekend als oppervlak voor warmteafvoer conform DIN 18230.
    • Rook- en warmteafvoer, getest conform DIN EN 12101-2, kan worden geïntegreerd in de panelen.


  • Comfortventilatie en RWA
    Grillodur® lichtstraten kunnen worden uitgerust met bijpassende kleppen en verschillende openingsmechanismen, waardoor ze gebruikt kunnen worden voor effectieve rook- en warmteafvoer en dagelijkse comfortventilatie.
    • Er zijn verschillende soorten en maten kleppen, die altijd aansluiten op en de juiste prestaties leveren voor uw project.
    • De gecertificeerde RWA-systemen zijn getest conform DIN 12101-2 en garanderen het hoogste niveau van bescherming in geval van brand.
    • Smartcontrol is een optioneel intelligent gebouwbeheersysteem waarmee alle RWA- en comfortventilatiesystemen gemakkelijk en veilig bediend kunnen worden.
    Bekijk onze systemen voor comfortventilatie en gecertificeerde rook- en warmteafvoer
    Binnenaanzicht ventilatie en rook- en warmteafvoer Grillodur®

    Binnenaanzicht ventilatie en rook- en warmteafvoer Grillodur®

    Binnenaanzicht Grillodur® ventilatiesysteem lichtstraat

    Binnenaanzicht Grillodur® ventilatiesysteem lichtstraat
