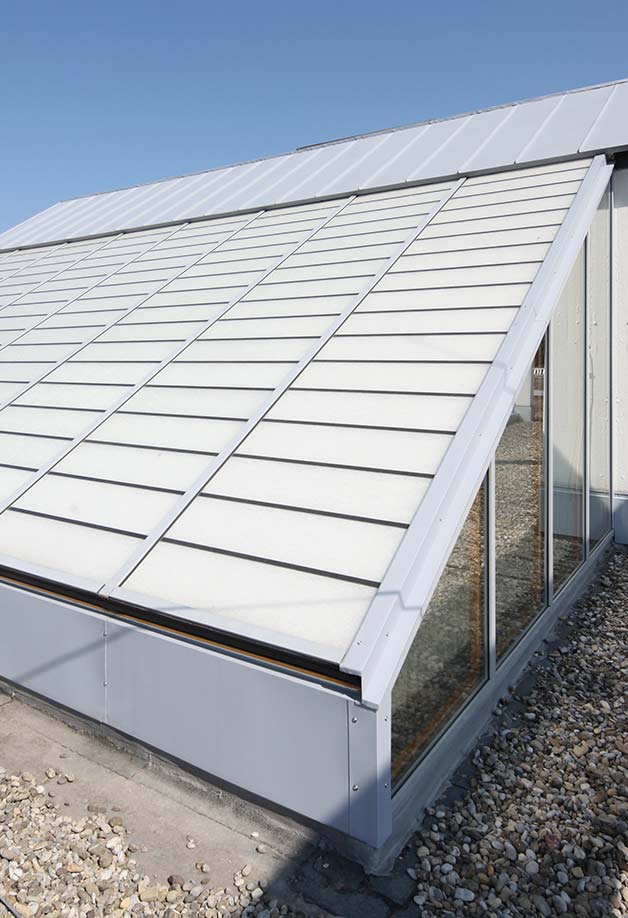

Grillodur^® lichtstraten met lessenaarsdak

Grillodur^® wordt gekenmerkt door de lichtgewicht constructie, uitmuntende thermische prestaties, mechanische sterkte, chemische weerstand en de daglichtinval zonder schittering of slagschaduw die op elk moment voor optimale verlichting zorgt.

• Veelzijdige ontwerpoplossing voor hellingen van 8° tot 90°
• Grillodur^® lichtstraten kunnen worden uitgerust met klepsystemen en openingsmechanismen voor dagelijkse comfortventilatie of effectieve rook- en warmteafvoer
• Doorvalveilig product. De klepopeningen kunnen worden uitgerust met een doorvalveiligheidssysteem voor maximale veiligheid op het dak
• Andere opties, zoals een verstelbare opstand, een veilige verbinding met het dakmembraan en een intelligent gebouwbeheersysteem, kunnen worden geconfigureerd conform de projectvereisten
• Wordt geleverd als A-tot-Z oplossing, van ontwerpadvies tot montage



Andere Grillodur^®systemen

Grillodur gebogen lichtstraten
Grillodur daglichtsysteem

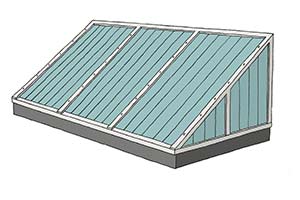

Afbeelding Grillodur^® lichtstraten met lessenaarsdak

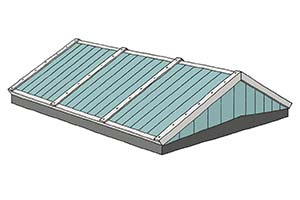

Afbeelding Grillodur^® lichtstraat met zadeldak

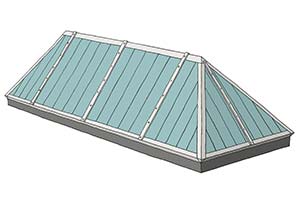

Afbeelding Grillodur^® lichtstraat wolfseind

• Grillodur^® is een uit meerdere lagen opgebouwd paneel. Het bestaat uit minimaal twee semitransparante vezelglasplaten en een kern van isolerend glasvezel. De vezelglasplaten worden op een zichzelf ondersteunend aluminium rooster bevestigd
• De panelen bestaan uit 2000 mm brede elementen die op locatie worden geleverd, zodat de lichtstraat snel en efficiënt gemonteerd kan worden.

1) Aluminium profiel   2) Vezelglaspaat
3) Glasvezel isolatie

Afmetingen

• Nominale breedte B: tot 6000 mm
• Nominale lengte L: conform projectvereisten
• Breedte standaardelement E: 2000 mm
• Hoek a: standaard hellingen tussen 30° en 45°, op verzoek op maat gemaak

• Afstand tussen roosterprofielen: 391 mm
• Breedte profielen: 60 mm
• Inclusief horizontaal profiel

1) Enkel vlak element

Diagram Grillodur® lichtstraat met lessenaarsdak

Detail dwarsdoorsnede Grillodur meerwandig profiel

1) Aluminium nokprofiel  2) Ondersteunend profiel “0-tube”  3) Aluminium onderprofiel   4) Ondersteunend profiel “0-tube”

De kleur van het glas, de dikte van de vezelglasplaten en de dichtheid van de isolatie kunnen op verschillende manieren worden gecombineerd. Daardoor ontstaan er verschillende mogelijkheden betreffende foto metrische en thermische prestaties.

Eigenschappen panelen:

• Paneeltype: Twee, drie of vierwandige structuur
• Vier standaardkleuren: natuurlijk, blauw, wit en grijs transparant
• Dikte vezelglasplaat: 1.1 tot 2.0 mm



Prestaties (afhankelijk van samenstelling paneel):

U-waarde van de beglazing: zeer laag, zelfs 0.9 W/m²K

Totale energietransmissie: tot 21%

Lichttransmissie: 76% t/m 13%

Luchtgeluidisolatie: tot 36 dB

Paneel parameters en constructieoverzicht

Download het overzicht “Panel parameters en constructieoverzicht” (PDF)

• Het lichtgewicht en energie-efficiënte Grillodur^® systeem heeft een draagvermogen van 10 kg/m² en is daarmee ideaal voor renovatieprojecten
• Dankzij de prefab onderdelen kan de lichtstraat snel en efficiënt worden gemonteerd
• Doorvalveiligheid conform GS BAU 18
• Sneeuwbelasting: panelen kunnen tot 2,5 KN/m² dragen (afhankelijk van samenstelling panelen)
• Chemische weerstand: hoge weerstand tegen kerosine, koelmiddelen, vloeistoffen, zuren, alkalische oplossingen, enz.
• Hoogste klasse voor balvastheid conform DIN 18032-3, ideaal voor sportfaciliteiten.
• Smeltbaar; kan daarom worden berekend als oppervlak voor warmteafvoer conform DIN 18230
• Rook- en warmteafvoer, getest conform DIN EN 12101-2, kan worden geïntegreerd in de panelen





Grillodur^® lichtstraten kunnen worden uitgerust met bijpassende klepsystemen en openingsmechanismen voor dagelijkse comfortventilatie of effectieve rook- en warmteafvoer (RWA).

• Er zijn verschillende soorten en maten kleppen, die altijd aansluiten op en de juiste prestaties leveren voor uw project
• De gecertificeerde RWA-systemen zijn getest conform DIN 12101-2 en garanderen het hoogste niveau van bescherming in geval van brand

Bekijk onze systemen voor comfortventilatie en gecertificeerde rook- en warmteafvoer

Binnenaanzicht Grillodur^® ventilatie en rook- en warmteafvoer

Binnenaanzicht Grillodur^® ventilatiesysteem lichtstraat
