Lessenaarsdak 5-30°

Een enkele rij lichtstraatmodules, ideaal voor platte daken. ​

Geschikt voor:

  • Plat en hellend dak
  • Vlakke dakbedekking
  • Openingsbreedte in dak min./max. 0,6-3,1 m
    (voor ventilatiemodules 0,8-2,5 m)
  • montagehelling van de lichtstraat 5-30°

Belangrijkste voordelen:

  • Subtiele uitstraling dankzij het ontwerp met lage helling
  • Meer daglicht in hallen, gangen en grote kamers
  • Geweldige prijs-kwaliteitsverhouding dankzij de snelle en probleemloze montage
Lichtstraatoplossing met Lessenaarsdakmodules 5-25˚ en opaalbeglazing, Trumpington Community College, Cambridge, Groot-Brittannië
Zie galerij

Tools en handleidingen

Productgegevens

  • In het kort

    Een lessenaarsdak is een enkele rij modules die zorgt voor een schitterende daglichttoetreding in grote ruimtes, gangen en passages. Meerdere rijen lichtstraten in lessenaarsdak vormt een ideaal glazen dak voor grote open ruimtes zoals atriums.

    Installeer de lichtstraten in lessenaarsdak in overeenstemming met de interne plattegrond, om het daglicht en de ventilatie in elke hoek van de kamer te optimaliseren.

    De Modulaire Lichtstraten in lessenaarsdak maken een snelle en gemakkelijke sluiting van het dak mogelijk om de kosten te verlagen en de bouwtijd te versnellen.

    Modulaire Lichtstraten worden geleverd met een garantie van 10 jaar op modules en gootstukken.

    De lichtstraatspecialisten van VELUX bieden u ondersteuning bij het ontwerp, de specificaties en de montage, inclusief het ontwerp van de dakopstand die nodig is voor de montage.

    Meer informatie over dakopstanden

    Bekijk een interactieve 3D dwarsdoorsnede van de toepassing van onze modulaire lichtstraat.

    Afbeelding van Lessenaarsdakoplossing - VELUX modulaire lichtstraten

    Lessenaarsdak

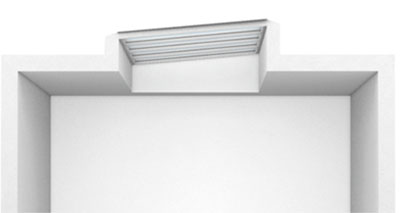

    Lessenaarsdakoplossing in plat dak met sub-constructie.

    Lessenaarsdak in plat dak met dakopstand​

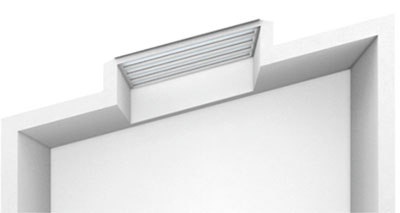

    Lessenaarsdakoplossing in schuin dak met sub-constructie.

    Lessenaarsdak in hellend dak met dakopstand​

  • Functies en afmetingen

    VELUX modulaire lichtstraten zijn verkrijgbaar in een breed scala van standaardmaten en -functies:

    Vaste module

    1. Vaste module

    Gemotoriseerde lichtstraatmodule met comfortventilatie

    2. Gemotoriseerde lichtstraatmodule met comfortventilatie.
    Lengte aandrijfketting 260mm.

    Gemotoriseerde lichtstraatmodule voor rookafvoer opent in minder dan 60 seconden tot 700 mm

    3. Gemotoriseerde lichtstraatmodule voor rookafvoer.
    Lengte aandrijfketting tot 700mm, opent in minder dan 60 seconden.

    VELUX lichtstraat modules zijn verkrijgbaar in de volgende minimum- en maximumafmetingen:

    1. Breedte module: 675-1000 mm
    2. Hoogte module: 600-3000 mm



    Afmetingen

    Maatoverzicht van de standaard beschikbare afmetingen voor vaste modules, modules voor comfortventilatie en modules voor rookafvoer.
    Ga naar het maatoverzicht

    Gevarendriehoek

    VELUX modulaire lichtstraten met comfortventilatie voldoen aan de vereisten van de geharmoniseerde norm EN 60335-2-103 (2015). Daarom mogen lichtstraten met comfortventilatie binnen handbereik worden gemonteerd, dat wil zeggen binnen 2,5 meter boven het vloeroppervlak (binnen) en grondoppervlak (buiten).

    We raden aan dat u de nationale voorschriften in acht neemt en dat u onderzoekt of er voor het beoogde specifieke gebruik van het gebouw extra veiligheidsmaatregelen moeten worden getroffen door de monteur/gebruiker om ernstig letsel te voorkomen.

    Voor meer informatie over modulaire lichtstraten met rookafvoer verwijzen we u naar het Technisch handboek en de veiligheidsrichtlijnen die met elk product worden meegeleverd.

    Als er VELUX zonwering wordt gemonteerd, neem dan de aanbevelingen in acht.

  • Details

    Het VELUX modulaire lichtstraatsysteem is een lichtstraatoplossing met prefab lichtstraatmodules en speciale afdeklijsten, gootstukken en een koppelstrip voor dampremmende folie, waarmee waterdichte constructies voor lichtstraten en glazen daken kunnen worden gemaakt.

    Comfortventilatie is mogelijk via een geïntegreerde kettingmotor die kan worden bediend met het VELUX INTEGRA® systeem of het Gebouwbeheersysteem (GBS) van uw keuze. De rookventilatie kunt u alleen bedienen met het Gebouwbeheersysteem (GBS) van uw keuze.

    Voor optimale daglicht- en een beheersbaar binnenklimaat zou u binnenzonwering kunnen overwegen die vooraf in de fabriek worden gemonteerd.

    Bekijk een interactief 3D productvoorbeeld van een modulaire lichtstraat.

    VELUX prefab modulaire lichtstraten

    Prefab modulaire lichtstraten worden geleverd met perfect passende afdeklijsten, gootstukken en rolgordijnen.

  • Beglazing

    VELUX modulaire lichtstraten worden geleverd met standaard energiebesparende dubbel of triple beglazing met de volgende kenmerken:

    • Isolerende beglazing (Ug-waarden tot 0,5 W/m²K)
    • Gehard glas buitenzijde
    • Gelamineerde veiligheidsbeglazing binnenzijde
    • Beveiliging tegen doorvallen
    • Geluidsisolatie (verkeer, regen en hagel)
    • Warm Edge-afstandshouder (beschermt de isolerende eigenschappen met de tijd en minimaliseert het risico van condensatie aan de randen van de beglazing)
    • Step-beglazing (voert het water van het glas af)
    • Zonwerende coating (optioneel)
    Beglazing voor VELUX modulaire lichtstraten

    Alle beglazing bevat aan de buitenzijde Step-glas om haar waterdichtheid te garanderen (klasse E1200, EN 12208:2000).

  • Prestaties

    De VELUX modulaire lichtstraatprofielen (draaiend gedeelte en kozijn) zijn gemaakt van gepultrudeerde glasvezel (80%) en polyurethaancomposiet (20%). Het composietmateriaal zorgt voor hoge isolatieprestaties en thermische stabiliteit, evenals een uitstekende profielstijfheid en buigsterkte.

    Dankzij het prefab concept kunnen we onze producten uitgebreid testen tegen alle denkbare gevaren en stressvolle gebeurtenissen. Tests worden uitgevoerd in een gecontroleerde omgeving, in overeenstemming met geharmoniseerde normen voor zowel ramen en deuren als rook- en warmtewerende systemen.
    De VELUX prefab modulaire lichtstraten worden geleverd met energiebesparende beglazingen, met het oog op een lage totale U-waarde

    In combinatie met energiebesparende beglazing bereiken de modulaire lichtstraten een van de laagste totale U-waarden voor de assemblage van kozijnen en beglazing van de lichtstraatmarkt (Uw-waarden tot 0,86 W(m2/K)).

  • Additionele oplossingen

    Creëer een unieke lichtstraatoplossing

    Door de interieuraftimmering aan te passen, voldoen de modulaire lichtstraten aan de eisen van een moderne architectuur, zoals onregelmatige of gebogen vormen, bv. stompe hoeken, scherpe hoeken of ovalen.

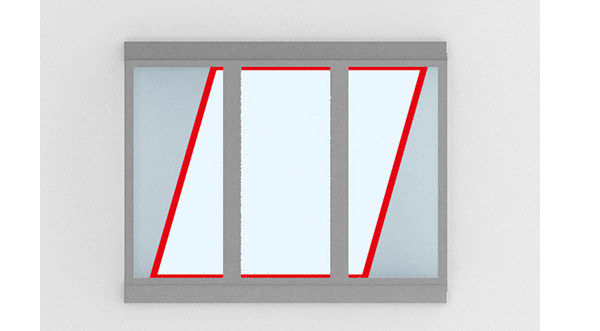

    Door aanpassing van de interieuraftimmering wordt een parallellogram verkregen
